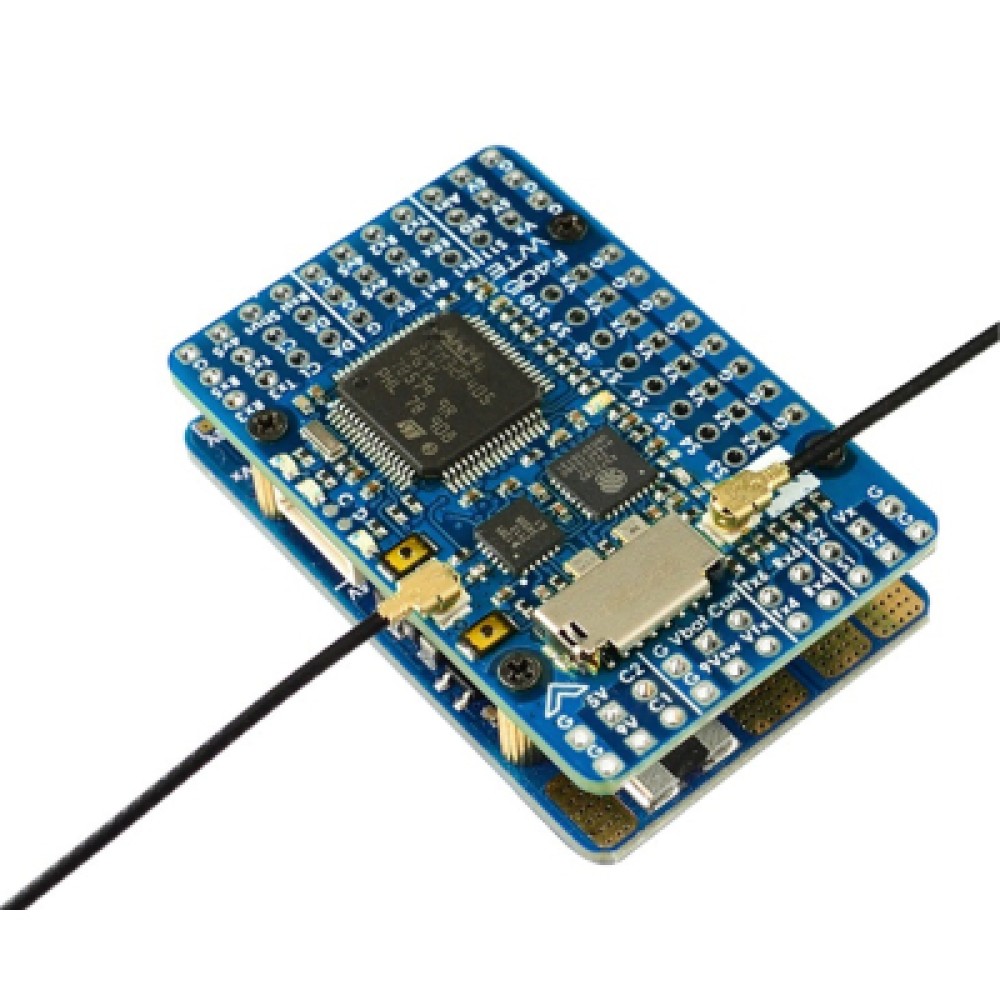

Запчастина для дрона MATEKSYS F405-WTE

Технічні характеристики:

MCU: STM32F405RGT6, 168 МГц, 1 МБ FlashIMU: ICM42688-PБаро: SPL06-001Екранне меню: AT7456EBlackbox: слот для карти MicroSDТелеметрія ESP WiFi (MAVLink, 14 дБм)Приймач ExpressLRS 2.4G (протокол CRSF, телеметрія 12 дБм)6x UARTs, 1x Softserial_Tx option (INAV)12 виходів ШІМ1x I2C4x ADC (VBAT, струм, RSSI, повітряна швидкість)Подовжувач USB/Beep з Type-C (USB2.0)Перемикач подвійних входів для камер9 В (12 В) для перемикача живлення VTX

Прошивка FC:

ArduPilot: MatekF405-TEINAV: MATEKF405TE_SD (недоступно в конфігураторі INAV 4.x)

PDB:

Діапазон вхідної напруги: 6,8~30В (2~6S LiPo)1x блок живлення ESCДільник напруги батареї 1K:20K (Шкала 2100 в INAV, BATT_VOLT_MULT 21.0 в ArduPilot)Датчик струму: 220 A, 3,3 В ADC (Шкала 150 в INAV, 66,7 A/V в ArduPilot)Сенсорний резистор: 90A постійний, 220A пік

Вихід BEC 5V:

Призначений для контролера польоту, приймача, екранного меню, камери, зумера, світлодіодної стрічки 2812, зумера, модуля GPS, AirSpeedПостійний струм: 2 А, макс. 3 А

Вихід BEC 9V/12V:

Призначений для відеопередавача, камери, підвісу тощо.Постійний струм: 2 А, макс. 3 АОпція 12 В з перемичкоюдля стабільного виходу 9В/12В вхідна напруга повинна бути вище вихідної напруги +1В

Вихід BEC Vx:

Призначений для сервоприводівНапруга регулюється, 5 В за замовчуванням, 6 В або 7,2 В через перемичкуПостійний струм: 8 А, макс. 10 Адля стабільного виходу Vx вхідна напруга повинна бути > напруги Vx +1 В

Вихід BEC 3,3V:

Призначений для модуля Baro/Compass і зовнішніх периферійних пристроїв 3,3 ВЛінійний регуляторПостійний струм: 200 мА

Фізичний:

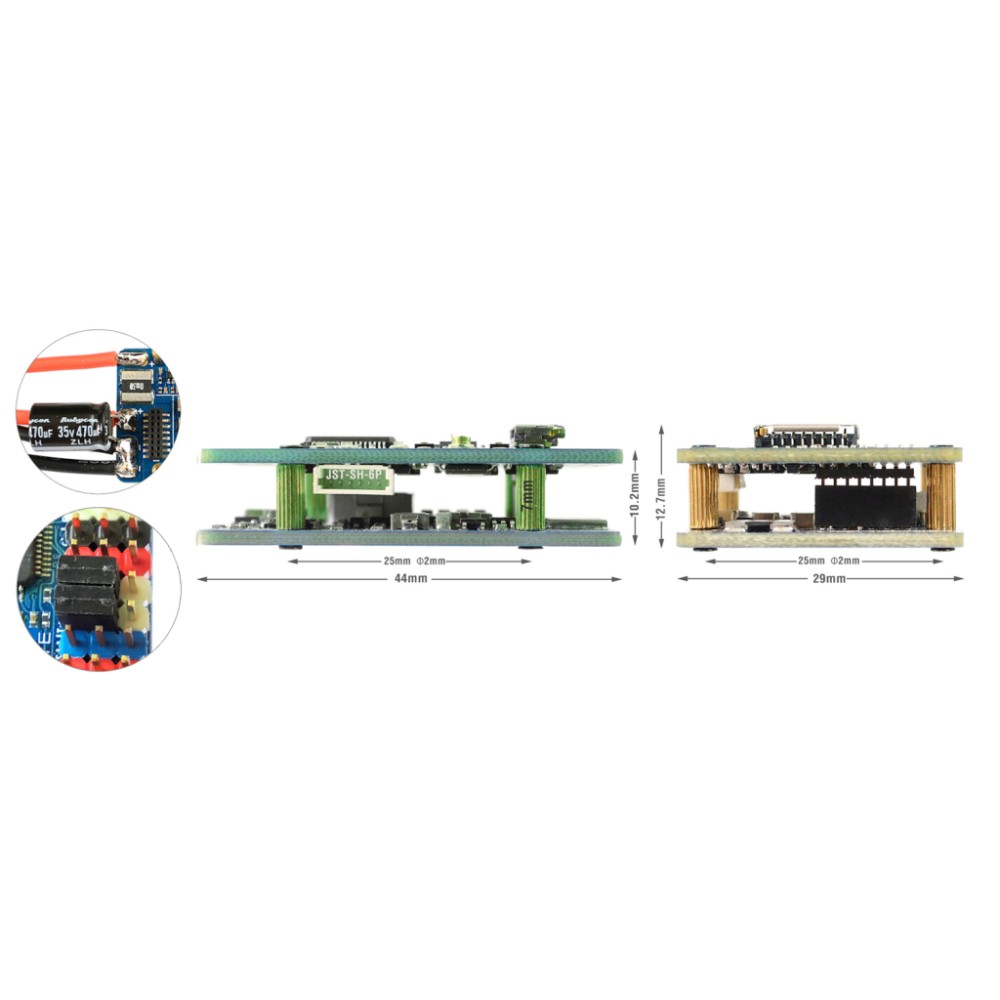

Кріплення: 25 х 25 мм, Φ2 ммРозміри: 44 x 29 x 12.7 ммВага: 22 г з адаптером USB/зумер

Комплектація:

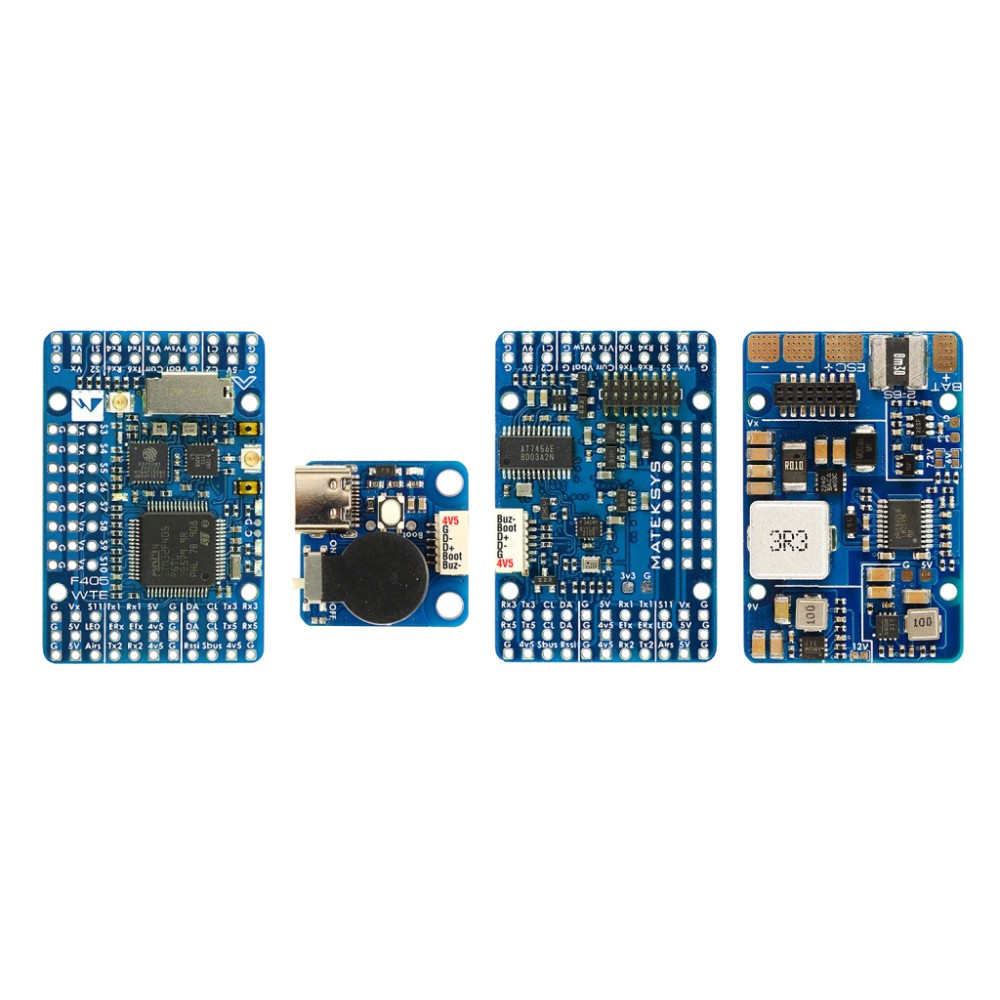

1x F405-WTE1x USB(Type-C)/Beep (пасивний зумер) подовжувач + 20 см кабель JST-SH-6P до JST-SH-6P для USB-подовжувача.2 антени IPEX-MHF1 2.4G1x конденсатор Rubycon ZLH 35V 470uFВиводи Dupont 2,54 (плата постачається розпаяною)
