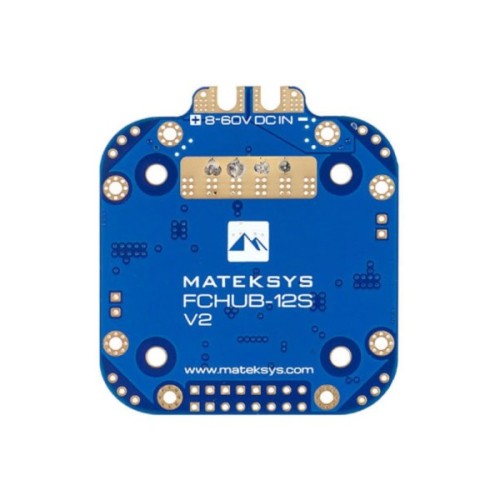

Плата розподілу живлення (PDB) MATEK FCHUB-12S (FCHUB12S)

Matek PDB FCHUB-12S V2 for Xclass призначена для використання у великих дронах, які працюють у важких умовах середовища. Плата FCHUB-12S&V2 має велику кількість різноманітних ФУНКЦІЙ, здатних значно покращити керування - це широкий діапазон вхідної напруги до 60V, BEC виходи на 5V і 12V, точний вимірювач струму до 440А. Вона витримує напругу до 12S LiPo і має безперервний номінальний струм 280А та імпульсний 440А, що дає високу ефективність в роботі. Вона має елементарно просту будову та призначена для з'єднання без паяння з контролерами серії STD через стрічковий шлейф FFC. Завдяки цьому невеликому пристрою ви забезпечите правильне живлення для вашого дрона.

Характеристики:

Діапазон вхідної напруги: 8 ~ 60V (3 ~ 12S LiPo)

• Робочий струм: 4 x 70A (макс. 4 x 110A)

• Датчик струму: 440А, 3.3V ADC, шкала 75

• 2 світлодіодні індикатори для 5V, 12V

• Монтажні отвори: 30.5 х 30.5мм, М3

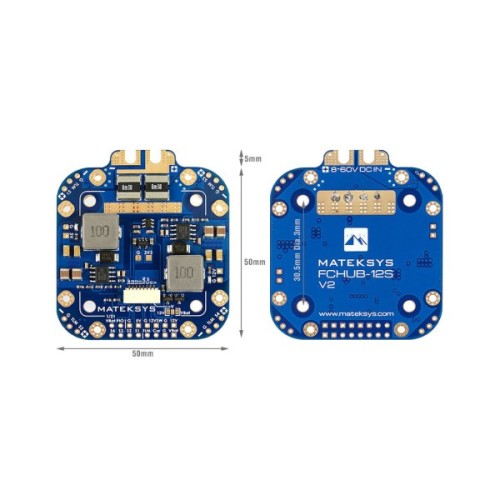

• Розміри: 55 х 50 х 6мм

• Вага: 21г

З'єднання з польотним контролером:

• Вихід шлейфу для контролера Matek F405-STD / F722-STD

• Вихід VTX для відеопередавача

• Виходи T5 та R5 для виходів TX5 та RX5 на F405-STD / F722-STD

Характеристики BEC 5V:

• Напруга: 5V +/- 0.1 постійного струму

• Безперервний струм: 5А (макс. 6А)

• Припустиме коротке замикання: 2 секунди

• Захист від перевантаження по струму та самовідновлення

Характеристики BEC 12V:

• Напруга: 12V +/- 0.2 постійного струму (вхідна напруга >= 12V)

• Безперервний струм: 4А (макс. 5А)

• Вхідна напруга <12V

• Вихідна напруга = Вхідна напруга

• Можливий звуковий сигнал при подачі напруги <12V

• Припустиме коротке замикання (2 секунди)

• Захист від перевантаження по струму та самовідновлення

Переключається вихід 12V (SW12V):

• 12V ON/OFF можна перемикати через вихід PINIO

• Підтримка постійного струму 2А

• Може використовуватись для живлення VTX, LED та ін.

• BEC 3.3V

• Лінійний регулятор

• Безперервний струм: 500mА
