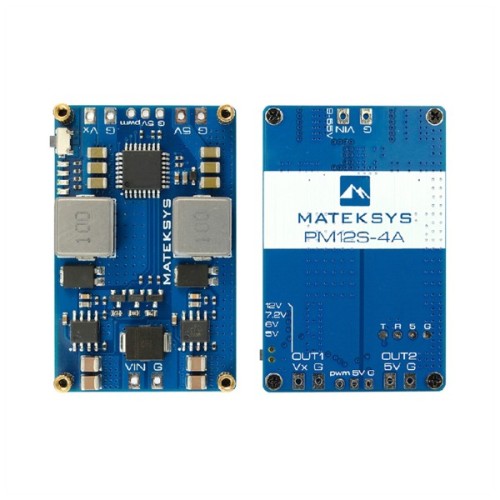

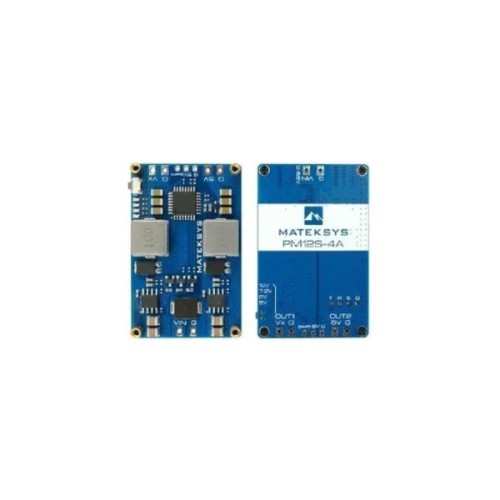

Модуль живлення MATEK PM12S-4A (PM12S4A)

Модель: : 9-55 В DC (3-12S LiPo)

Регульована напруга (5В/6В/7.2В/12В), 4А постійний, 5А піковий
Вихід 2: Фіксована напруга (5В),4А безперервно,5А максимум

Частота управління ШИМ: 50Гц-330Гц, 900-2100

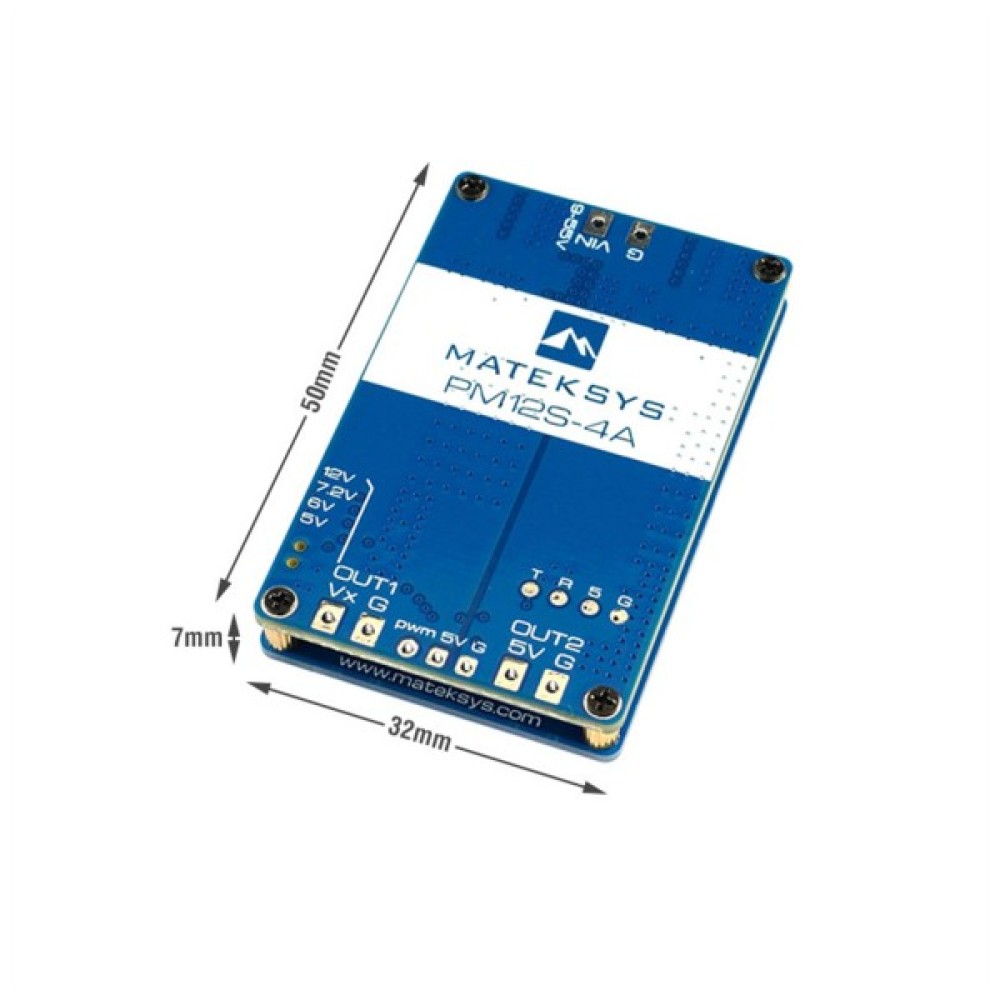

Розміри та вага: 50 x 32 x 7 мм, 18 г Упаковка: 1x PM12S-4A (без проводів)

Налаштування:

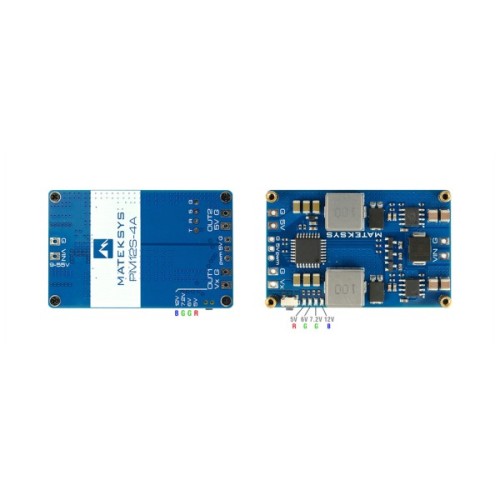

1. Встановіть вихідну напругу OUT-1(Vx) Індикатори вихідної напруги: 5В Червоний,6В Зелений,7.2В Зелений,12В Синій Натисніть та утримуйте кнопку протягом 3 секунд, щоб увійти в налаштування напруги OUT-1. Світлодіод на поточній вихідній напрузі почне блимати. Потім натисніть кнопку, щоб вибрати напругу між 5В (Червоний), 6В (Зелений), 7.2В (Зелений), 12В (Синій). Значення буде збережено,якщо не буде дій із кнопкою протягом 3 секунд.

2. Управління ШІМ Частота та діапазон ШІМ: 50 Гц - 330 Гц, 900-2100 Вихід OUT-1 за замовчуванням увімкнений, якщо сигнал ШІМ не підключений. Підключіть контакт ШІМ та GND до вільного каналу ШІМ на приймачі або контролері польоту. Вихід OUT-1 буде вимкнений, коли значення ШІМ допоміжного перемикача стане вище 1800. Він буде включений, коли значення впаде нижче 1200. У комплект входить: 1 x PM12S-4A

У комплект входить:

1 x PM12S-4A Модуль живлення
